鉭電容標識方法介紹

2019-08-17
瀏覽次數:7309
分享到:

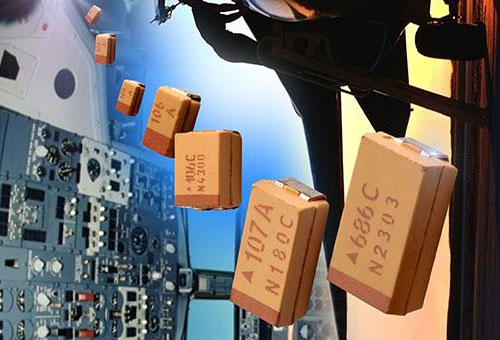

鉭電容是一種能夠實現高容量產品的小型電容器。它是貝爾實驗室在1956年在美國首先研發成功的,它的性能是優秀的。鉭電容器有多種形狀,可以制成適合表面放置的小型芯片元件。電容器不僅應用于軍事通信、航天等領域,而且還應用于工業控制、視頻設備、通信設備等產品。

(1) 直標法:用字母和數字把型號、規格直接標在外殼上。
(2) 文字符號法:用數字、文字符號有規律的組合來表示容量。文字符號表示其電容量的單位:P、N、u、m、F等。和電阻的表示方法相同。標稱允許偏差也和電阻的表示方法相同。小于10pF的電容,其允許偏差用字母代替:B——±0.1pF,C——±0.2pF,D——±0.5pF,F——±1pF。
(3) 色標法:和電阻的表示方法相同,單位一般為pF。小型電解電容器的耐壓也有用色標法的,位置靠近正極引出線的根部,所表示的意義如下表所示:
顏色 黑 棕 紅 橙 黃 綠 藍 紫 灰
耐壓 4V 6.3V 10V 16V 25V 32V 40V 50V 63V
(4) 進口電容器的標識方法:進口電容器一般有6項組成。
第一項:用字母表示類別:
第二項:用兩位數字表示其外形、結構、封裝方式、引線開始及與軸的關系。
第三項:溫度補償型電容器的溫度特性,有用字母的,也有用顏色的,其意義如下表所示:
序號 字母 顏色 溫度系數 允許偏差 字母 顏色 溫度系數 允許偏差
1 A 金 +100 R 黃 -220
2 B 灰 +30 S 綠 -330
11 P 橙 -150 YN -800~-5800
備注:溫度系數的單位10e -6/℃;允許偏差是 % 。
第四項:用數字和字母表示耐壓,字母代表有效數值,數字代表被乘數的10的冪。
第五項:標稱容量,用三位數字表示,前兩位為有效數值,第三為是10的冪。當有小數時,用R或P表示。普通電容器的單位是pF,電解電容器的單位是uF。
第六項:允許偏差。用一個字母表示,意義和國產電容器的相同。
也有用色標法的,意義和國產電容器的標志方法相同。
進口的,以477 A71N13為例,后邊六位分別與上述六項對應

?
